产品详情
床身采用大宽度侧壁双筋板，内筋板采用箱形和斜筋组合机构，整体刚度比单壁门形筋结构提高三分之一。
床身导轨采用超频淬火，床鞍导轨采用粘接"TST"软带耐磨材料，运动轻便灵活，寿命长。
主轴正反转转换及刹车采用液压控制。
操纵集中，溜板设有快移机构，用单手柄形象化操纵。
润滑系统为箱外循环，提高了加工精度。

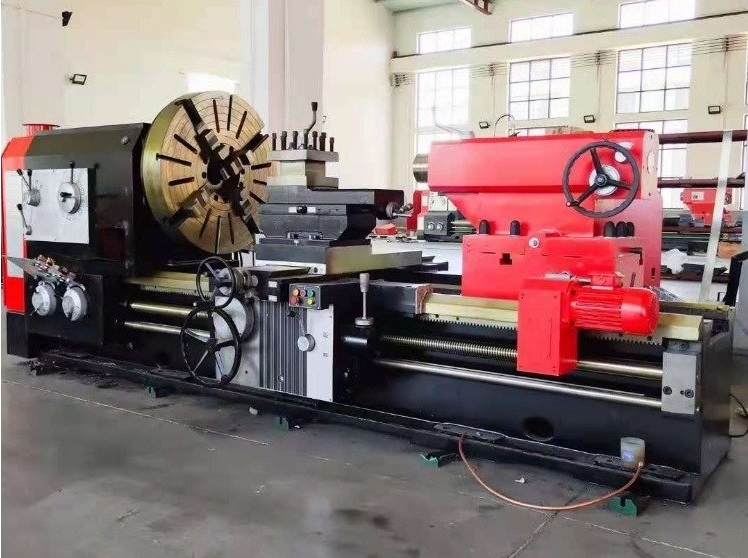

四机机床CW61100普通车床
项目名称 | 单位 | CW61100 |
床身上更大回转直径 | mm | 1100 |
机床工件长度 | mm | 1500-18000 |
刀架上更大回转直径 | mm | 750 |
主轴通孔直径和轴头型式 | mm | Φ105 |
主轴通孔前端锥体和顶度 | mm | φ120 φ140 莫6号 |
主轴转速级数和范围 | r/min | 18种7.5-800 |
纵进给量级数和范围 | mm/r | 64种0.05-24.3 |
范围1：1 | mm/r | 0.1-1.52 |
范围16：1 | mm/r | 1.6-24.3 |
用交换齿轮微量进给范围 | mm/r | 0.05-0.76 |
横向进给量与纵进给量的比率 | 1比2 | |
床鞍快移速度 | mm/min | 4000 |
机床丝杠螺距 | mm | 12(公制）1/2"（英制） |
公制螺纹种数、范围 | mm | 50种1-240（另有14种非标螺纹） |
英制螺纹种数、范围 | 26种14-1 t.p.i | |
模数螺纹种数、范围 | mm | 53种0.5-120 |
径节螺纹种数、范围 | 24种28-1 DP | |
下刀架更大横向行程 | mm | 315 |
上刀架更大行程 | mm | 200 |
尾座套筒行程 | mm | 250 |
尾座套筒锥度 | 莫氏6号 | |
主电机功率 | kW | 11 |
快速电机功率 | kW | 1.1 |
冷却泵电机功率 | w | 90 |
床身宽度 | mm | 755 |
导轨硬度 | RC52 |
